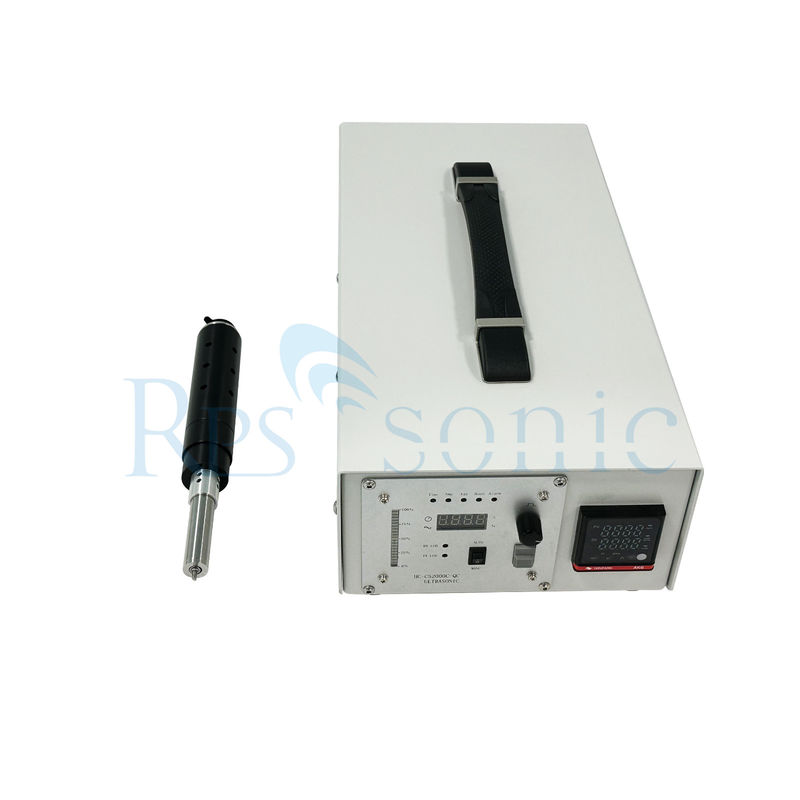

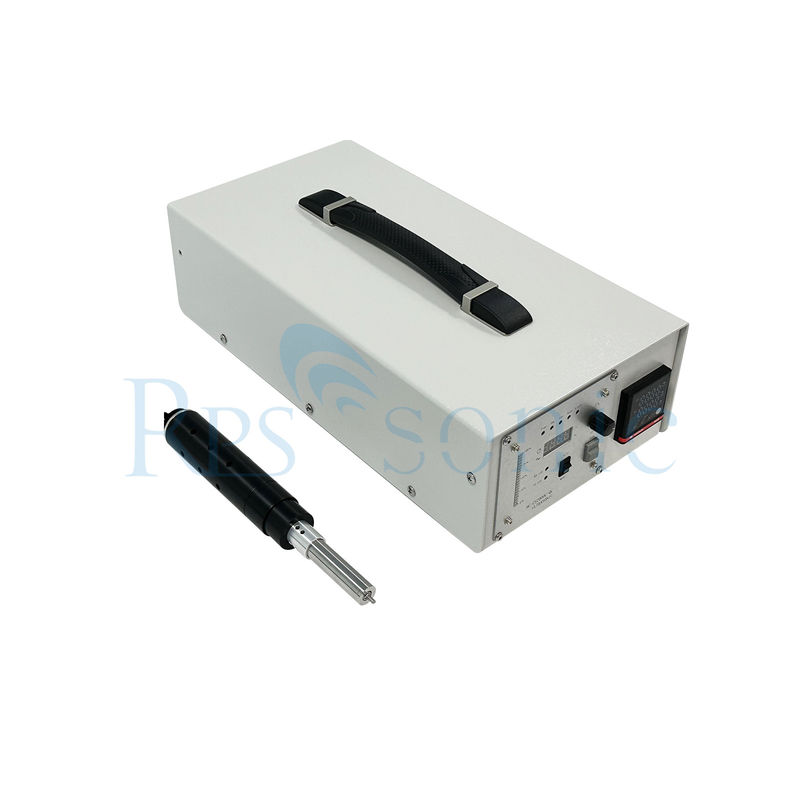

Ручная ультразвуковая пайка Новая валяющаяся валка
- Что?Ультразвуковое пайкаЭто специализированный инструмент для сварки, который использует ультразвуковые вибрации для улучшения процесса сварки, особенно для сложных материалов, таких как цветные металлы, покрытые компоненты,или поверхности с упрямыми оксидамиНиже приведена подробная разбивка его особенностей, принципов работы, применений и преимуществ:
В отличие от традиционных сварных желез, которые зависят исключительно от тепла, ультразвуковые сварные железы объединяюттеплосвысокочастотные механические вибрации(ультразвуковые волны, как правило, на частоте 20-40 кГц).
- Чистка при помощи вибрации: Ультразвуковые волны генерируют микрокавитации и силовые сокращения, которые разрушаютсяслои оксидаЭто имеет решающее значение, поскольку оксиды (например, на алюминии, меде или нержавеющей стали) могут помешать прилипанию сварки.
- Улучшение влажности: Удаление оксидов позволяет сварке (часто без свинца или специальных сплавов) более эффективно "мочить" поверхность, образуя сильную металлургическую связь.
- Передача тепла: Железо по-прежнему обеспечивает тепловую энергию для плавления сварки, но ультразвуковые вибрации значительно повышают эффективность процесса.
Ультразвуковое пайка обычно включает:
- Ультразвуковой преобразовательПреобразует электрическую энергию в механические вибрации.
- Советы по сварке: Проводит как тепло, так и ультразвуковые волны на заготовку.
- Силовое питание: обеспечивает передатчику как тепло (через нагревательный элемент), так и ультразвуковую энергию.
- Контрольный блокРегулирует такие параметры, как температура, амплитуда вибрации и время сварки.
Ультразвуковая сварка идеально подходит для сценариев, когда традиционная сварка терпит неудачу из-за окисления или сложности материала.
- Производство электроники: Сплав алюминиевых или медных компонентов в платах, особенно для высоконадежных приложений, таких как аэрокосмическая или автомобильная электроника.
- Ювелирные изделия и металлообработка: Соединение цветных металлов (например, серебра, золота, алюминия) без чрезмерного нагрева, что может повредить деликатные конструкции.
- Производство солнечных панелей: связывание алюминиевых или медных лент с солнечными элементами, где преобладают слои оксидов.
- Медицинские изделия: Лечение крошечных компонентов в медицинском оборудовании, требующих точных и чистых соединений.
- Ремонтные работы: Разварка или переработка компонентов на окисленных или коррозионных досках.
| Особенность |
Ультразвуковая пайка |
Традиционная пайка |
| Удаление оксидов |
Автоматическая через ультразвуковые вибрации. |
Требует потока или ручной очистки. |
| Увлажнение сварки |
Отлично, даже на тяжелых металлах. |
Не поддается окислению поверхностей без потока. |
| Зависимость от потока |
Сниженная потребность в потоке (экологически чистый). |
Сильная зависимость от потока (может вызывать остатки). |
| Воздействие тепла |
Необходимо меньше тепла, что снижает риск повреждения. |
Более высокая температура может повредить чувствительные компоненты. |
| Сила суставов |
Более сильные, надежные связи. |
Переменная, в зависимости от чистоты поверхности. |
- Стоимость: Ультразвуковые сварные изделия стоят дороже, чем традиционные модели, из-за добавленного преобразователя и электроники.
- Сложность: Требует тщательной калибровки температурных и вибрационных настроек для различных материалов.
- Советы Ношение: Кончик сварки может быстрее разрушаться из-за постоянных вибраций, что требует регулярной замены.
- Шум: Ультразвуковые вибрации могут производить высокозвучные звуки (хотя часто и ниже диапазона человеческого слуха, в зависимости от частоты).
- Ручные устройства: переносные для ручной сварки (например, ремонтные работы или маломасштабное производство).
- Системы, установленные на скамейке: Промышленные модели для автоматизированных сборочных линий, обеспечивающие точное управление теплом и вибрациями.
- Ультразвуковые паяльные пушки: Сочетание сварки и применения потока в одном инструменте, оптимизация эффективности.
- Уменьшение потока: Ультразвуковая сварка уменьшает количество опасных отходов и повышает безопасность на рабочем месте, уменьшая зависимость от химических потоков.
- Управление теплом: Снижение тепловой мощности снижает риск ожогов или тепловых повреждений компонентов.
Ультразвуковые сварщики незаменимы для соединения сложных материалов, где традиционные методы недостаточно.более прочные сварные соединения с меньшей зависимостью от химических веществ, что делает их ценными в отраслях промышленности, требующих высокой точности и надежности.профессиональные результаты.
Ультразвуковые сварщики играют решающую роль в производстве электроники, особенно для задач, связанных сНежелтые металлы,поверхности, подверженные окислению, иличувствительные компонентыНиже приведены их распространенные применения в этой области, а также технические данные и примеры:
Алюминий является легким и экономичным, но образуеттолстый, прочный слой оксида (Al2O3)Ультразвуковая сварка решает эту проблему:
- Разложение оксидов: Вибрации разрушают слой Al2O3, позволяя сварке (например, сплавам алюминия и олова) связываться непосредственно с металлом.
- Заявления:
- Электротехника: Связывание алюминиевых теплоотводов с ПХБ в усилителях мощности или регуляторах напряжения для улучшения теплоотведения.
- Автомобильная электроника: Сплав алюминиевых проводов или терминалов в автомобильных датчиках, светодиодных фарах или системах управления батареями электромобилей (EV).
- Потребительская электроника: Соединение алюминиевых корпусов или щитов с ПХБ в смартфонах или ноутбуках для подавления электромагнитных помех (ЭМИ).
В то время как медь легче сплавляется, чем алюминий,окисление(например, CuO/Cu2O) иизменения толщины покрытияУльтразвуковая сварка улучшает:
- Моча на окисленной меди: Используется в составе или обнаруженных следов меди на PCB во время ремонта или переработки.
- Заявления:
- Высокопоточные схемы: Сплав густых медных шинок или следов в инверторах, двигателях или аккумуляторах (например, в электромобилях или системах возобновляемой энергетики).
- Гибкие ПХБ: Связывание медной гибкости к жестким ПХБ, где традиционное тепло может повредить гибкие подложки.
- Стеклянные компоненты: Обеспечение надежных соединений на медно-покрытых разъемах, переключателях или реле.
Эти металлы устойчивы к коррозии, ноНедостаточная сваркаУльтразвуковая пайка позволяет:
- Прямая металлургическая связь: Удаление оксидов позволяет сварке (часто с содержанием никеля или серебра) придерживаться без чрезмерного потока.
- Заявления:
- Промышленная электроника: Сплавление нержавеющей стали или корпусов для ПХБ в суровых условиях (например, автоматизация заводов, нефтегазовое оборудование).
- Медицинские изделия: склеивание никелевыми компонентами в кардиостимуляторах, оборудовании МРТ или хирургических инструментах, где биосовместимость и надежность имеют решающее значение.
Экологические правила (например, RoHS) стимулируют использование безсвинцовых сварных материалов (например, Sn-Ag-Cu), которые имеют:более высокие точки плавленияиболее низкая влагоспособностьУльтразвуковая сварка решает эту проблему:
- Снижение поверхностного напряжения: Вибрации помогают свободному от свинца сплаву проходить в узкие пробелы или тонкие компоненты.
- Заявления:
- ПХБ высокой плотности: микропроцессоры для сварки, BGA (полосы шаровой сетки) или QFN (четвероплоские пакеты без свинца) с минимальным остатком потока.
- Электроника аэрокосмической промышленности: Удовлетворение строгих стандартов для безсвинцовых соединений с низким уровнем выбросов газов в авиационной электронике или спутниковых компонентах.
|
|
|
|
|
Ультразвуковая амплитуда регулируемая
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
