Ультразвуковое сварное железо для стекла и ПКБ

Ультразвуковое сварное железо для стекла и пластин

Ультразвуковое сварное железо - это специализированный инструмент для сварки, который использует ультразвуковую технологию для улучшения процесса сварки.

Рабочий принцип

Ультразвуковая генерация вибрации: Ультразвуковая сварка оснащена ультразвуковым преобразователем.Этот преобразователь преобразует электрическую энергию в высокочастотные механические вибрации в диапазоне ультразвуковых частот, обычно в диапазоне от 20 до 100 кГц.
Влияние на сварщик и заготовку: когда кончик сварщика соприкасается с сварщиком и сварной заготовкой, ультразвуковые вибрации передаются в область сварного соединения.Высокочастотные вибрации нарушают слой оксида на поверхности заготовки и сваркиЭто позволяет сварщику более эффективно намочить поверхности и проникнуть в микротрещины и поры заготовки, что приводит к более прочному и надежному сварному соединению.

Преимущества

Отличная влагостойкость: может значительно улучшить влагостойкость сварки на поверхности заготовки.может быть трудно добиться хорошего намокания на некоторых материалах с плохой сварной способностьюОднако ультразвуковая сварка может преодолеть эту проблему, обеспечивая более равномерный и полный сварный соединение.
Высококачественные сварные соединения: Ультразвуковое сварение способствует проникновению и сцеплению сварных соединений, что позволяет создавать сварные соединения с более высокой прочностью и лучшей электропроводностью.Это особенно важно для приложений, где требуется высокая надежность, например, в электронной промышленности для производства печатных плат.
Уменьшенные тепловые повреждения: по сравнению с традиционными методами сварки, которые в основном используют высокие температуры для плавления сварки,Ультразвуковая пайка может достичь хороших результатов пайки при относительно более низких температурахЭто помогает уменьшить риск теплового повреждения заготовки, особенно для теплочувствительных компонентов и материалов.
Подходит для различных материалов: его можно использовать для сварки самых разных материалов, в том числе некоторых трудносварных металлов, таких как алюминий и медь.Ультразвуковые вибрации могут разрушить слои оксида на этих материалах, что позволяет успешно сварку.

Заявления

Производство электроники: широко используется в производстве печатных плат (ПКБ), для сварки компонентов, таких как резисторы, конденсаторы, интегральные схемы и т. Д. на ПКБ.Высокая точность и надежность ультразвуковой сварки обеспечивают качество электронных продуктов.
Автомобильная промышленность: в производстве автомобильной электроники, такой как производство блоков управления двигателем, модулей силовой электроники и автомобильных проводов,Ультразвуковая сварка используется для достижения надежных соединений между различными компонентами.
Аэрокосмическая и оборонная промышленность: из-за высокой надежности и способности обрабатывать высокопроизводительные материалы ультразвуковая пайка используется в производстве аэрокосмической и оборонной электроники,где качество и надежность сварных соединений имеют огромное значение.
Изготовление ювелирных изделий: он также используется в ювелирной промышленности для сварки драгоценных металлов и драгоценных камней.Точный контроль и нежный процесс сварки ультразвуковой сварки помогают избежать повреждения хрупких материалов и обеспечить качество ювелирных изделий.

Структура

Ультразвуковой генератор: это основной компонент, который генерирует высокочастотные электрические сигналы для управления ультразвуковым преобразователем.Обычно он имеет такие функции, как регулирование частоты и управление мощностью, чтобы адаптироваться к различным требованиям к сварке.
Ультразвуковой преобразователь: Как упоминалось ранее, он преобразует электрическую энергию в механические вибрации.Передатчик обычно изготавливается из пьезоэлектрических материалов, которые проявляют пьезоэлектрический эффект, что означает, что они могут деформироваться при воздействии электрического поля и генерировать электрическое поле при деформации.

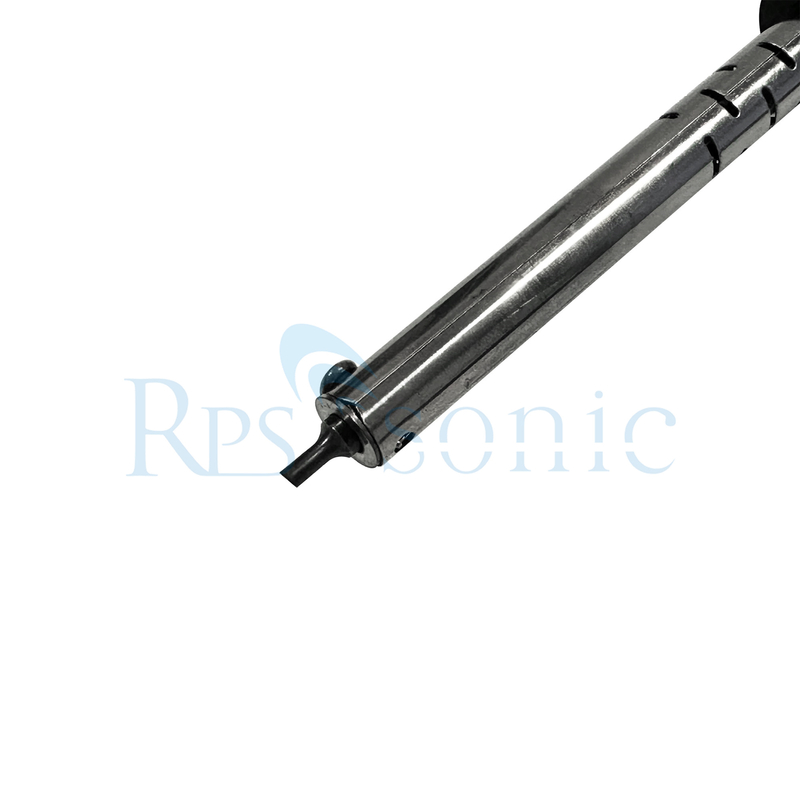

Кончик паяльного железа: Кончик паяльного железа предназначен для передачи ультразвуковых вибраций на паяльник и заготовку.Он обычно изготавливается из теплостойких и электрически проводящих материалов, таких как сплав меди или вольфрамаФорма и размер кончика сварного железа могут быть настроены в соответствии с различными приложениями сварки.

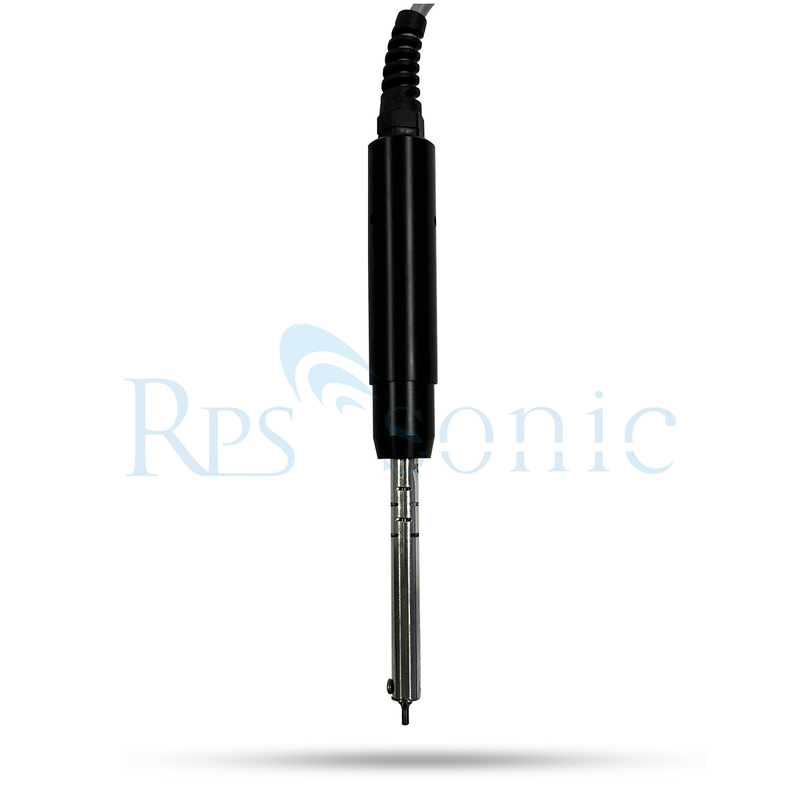

Ручка и охлаждающая система: Ручка ультразвуковой паяльницы предназначена для легкой работы и сцепления.Он также может включать систему охлаждения для предотвращения перегрева преобразователя и других компонентов во время работы.Это обычно достигается с помощью воздушного охлаждения или методов охлаждения водой.

Каковы преимущества использования ультразвуковой сварки по сравнению с традиционной сваркой?
Существуют ли какие-либо конкретные применения или отрасли, где ультразвуковые сварные изделия обычно используются?
Можно ли использовать ультразвуковое пайка для всех типов паяльных задач?
