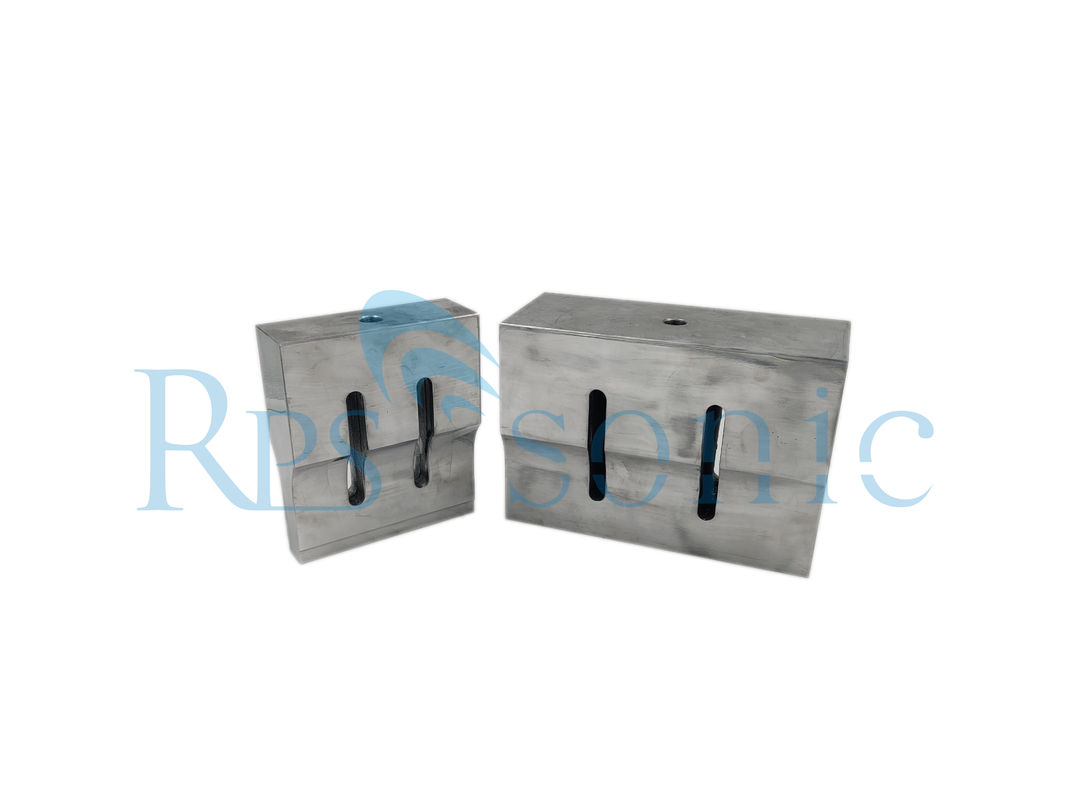

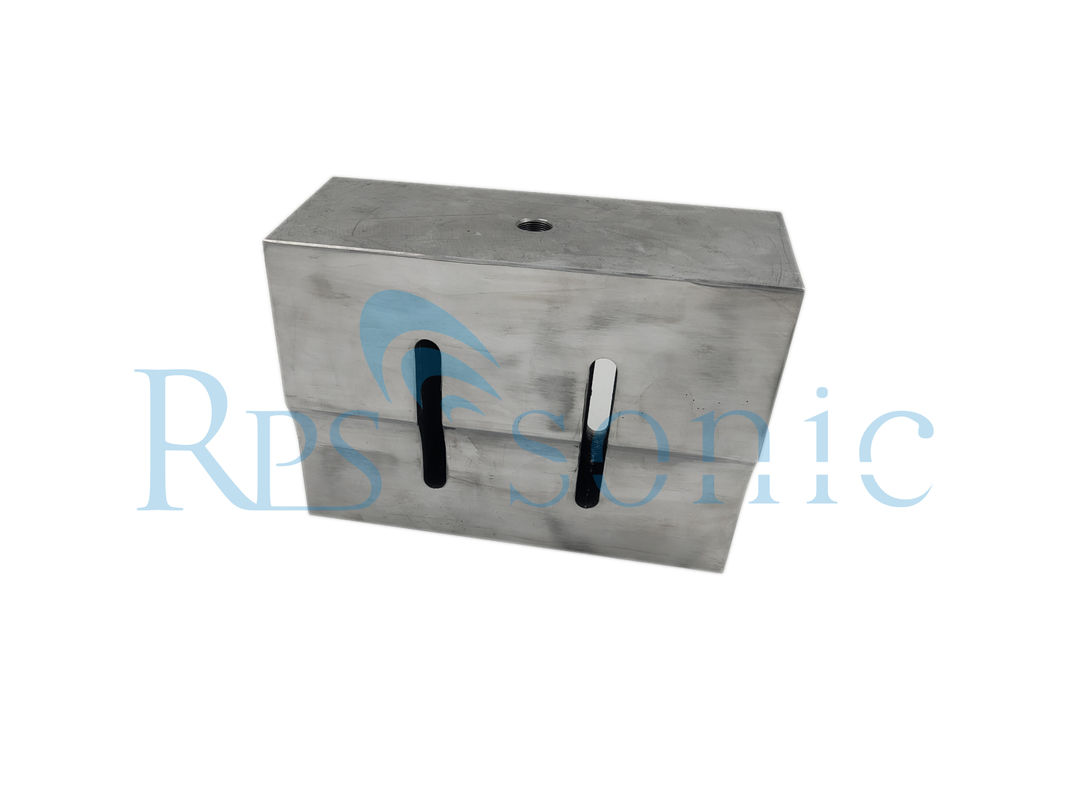

ультразвуковой дизайн рожка СОНОТРОДЭС датчика 15хз оптимизированный ФЭА

Оптимизированное ФЭА конструирует ультразвуковой пластиковый рожок 15хз СОНОТРОДЭС заварки

Разрешать рабочие параметры рожка заварки

Параметр:

ультразвуковой рожок вельдинд

Рожок ультразвуковой заварки интерфейс контакта между ультразвуковым сварочным аппаратом и материалом. Своя основная функция к равномерно и эффектно передает продольную механическую вибрацию выведенную наружу от рожка материалу. Используемые материалы обычно высококачественные алюминиевые сплавы или даже титанюм сплавы. Потому что дизайн изменений пластиковых материалов много, и возникновение меняют широко, рожок также изменяет соответственно. Форме рабочей поверхности необходимо хорошо соответствовать материалу, так, что пластмасса не будет повреждена во время вибрации; в то же время, первого порядка продольную вибрацию необходимо координировать с частотой выхода сварочного аппарата, в противном случае энергия вибрации будет уничтожена внутренне. Когда рожок вибрирует, концентрация напряжений произойдет по месту. Как оптимизировать эти местные структуры также проблема, который нужно рассматривать во время дизайна.
Формы были составлены и были запрограммированы используя программное обеспечение электронной таблицы Микрософт Экссел. Элементарные сведения которым нужно быть иньпут разрешая включают работая частоту, материал, плотность, Йоунг модуль, скорость волны, коэффициент Поиссон, диаметр широк-конца и диаметр узк-конца рожка заварки. Электронные таблицы рожок одновременно разрешают и обратной связи степенный, катенарный, конический и шагнутый сваривая с обыкновенно используемыми параметрами описания как фактор увеличения, длина резонанса, узлы смещения, и положения максимумов стресса. Разницу между результатами вычисления 4 типов рожков заварки с такими же начальными условиями можно визуально определить через таблицу. Более идеальные результаты вычисления могут быть получены непрерывно регулировать начальные условия (главным образом путем регулировать внешние размеры и рассматривать теоретический фактор амплификации рожка).
Параметеризед чертеж ултрсоник рожка заварки

Для встречи потребностей более дальнеишего чертежа или конструировать рожка ультразвуковой заварки, электронные таблицы Экссел высчитывают общие размеры и координаты узлового пункта различного рожка заварки, совмещенные с правилами языка ау-тоЛИСП и программного обеспечения дизайна развития АНСИС АПДЛ параметрического вторичного, и автоматически составляют параметры моделируя программу. Впишите моделируя программу в окно команды программного обеспечения проектирования АутоКАД и АНСИС для того чтобы завершить чертеж плана и моделирование 3Д рожка заварки, и обеспечьте анализ чертежа рожка или конечного элемента.
Дизайн использует трудный алюминий как материал рожка, и входит в диаметр Д1 широк-конца и диаметр Д2 узк-конца для метода проб и ошибок. Очевидно, с такими же размерами поперечного сечения на обоих концах, шагнутый рожок легче для того чтобы получить высокое увеличение. Определите длину фактора и резонанса увеличения рожка для обоих диаметров конечной грани после выходить допустимый предел для избегания конечной грани

Сравнение анализа конечного элемента

Используя программу АНСИС АПДЛ параметрическую моделируя полученную в примере, режимный анализ выполнен в окружающей среде АН-СИС. Модель была зацеплена с элементами СОЛИД95, и был произведен итог 9 670 элементов и 14 786 узлов, которые были разрешены используя алгоритм Ланчос. Первого порядка продольная частота вибрации рожка ф = 20044Хз.


Почему РОЖОК РПС-СОНИК:

1. Каждый рожок будет конструирован системой ФЭА, так как для того чтобы подтвердить конечную грань ультразвукового рожка с равномерной силой

2. Все ультразвуковые рожки с 3 месяцами гарантии.

3. Специализированный в наивысшей мощности ультразвуковой на больше чем 10 лет

4. Каждый ультразвуковой рожок с старым испытанием 24хоурс перед пересылкой.

5. Хороший паковать, отсутствие проблемы упаковки во время 10 лет экспортируя дела.

6. Каждый клиент получит показатели приобретения и некоторые вознаграждения после накопления

Обслуживание и пересылка

• Гарантия один год для датчика.
• Вы можете связаться мы для технического дознания в любое время.
• Мы поставляем обслуживание ОЭМ для международного клиента, также будем держать конфиденциальность для наших клиентов.
• Мы поставляем подгонянное обслуживание продуктов для небольшого количества также.
• Пересылка ФЭДЭРАЛ ЭСПРЭСС /DHL/UPS/TNT
